納まり図

「納まり」とは?…

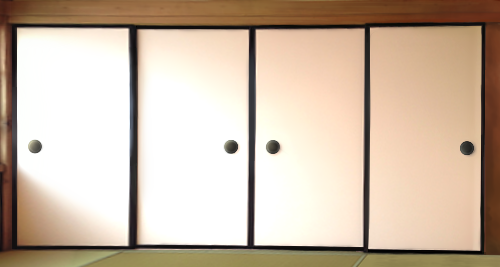

「襖の納まり」とは、「和室側から見た襖の正確な並び」であり、これを簡略図化したものを「襖の納まり図」と呼びます。我が国の長い歴史の中で培われた「襖の納まり」は、見た目の整いだけでなく、使い勝手をも大きく左右します。ご自宅の襖を観る際にも役立てて頂けるものと思っています。是非ご活用下さい。

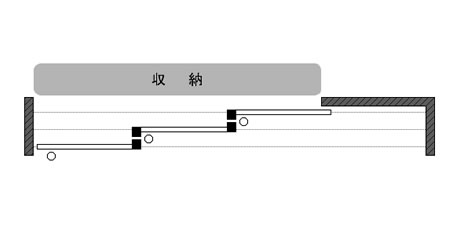

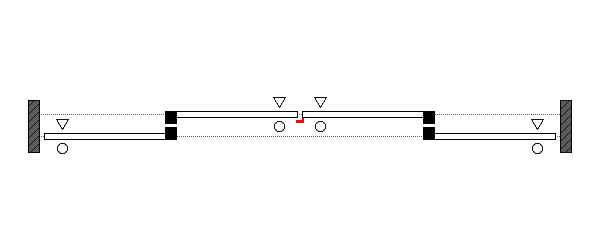

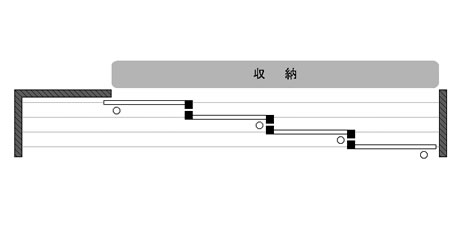

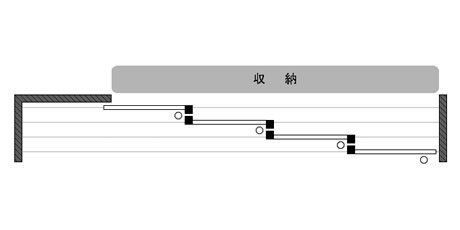

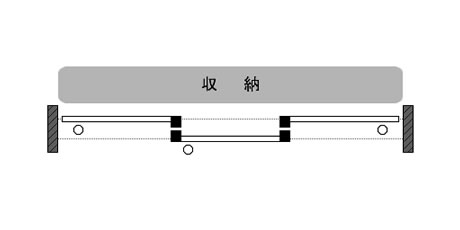

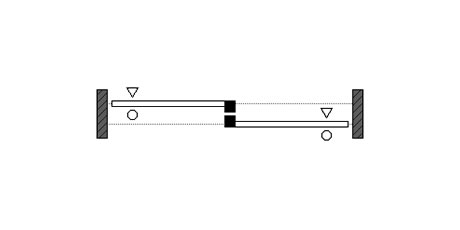

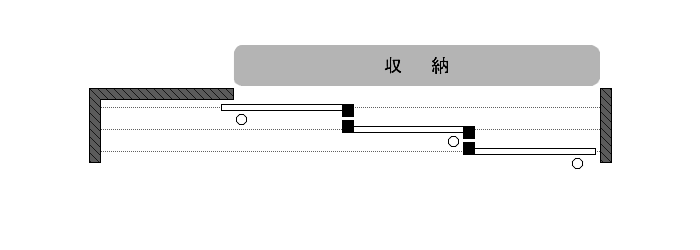

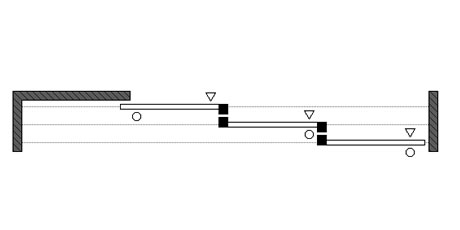

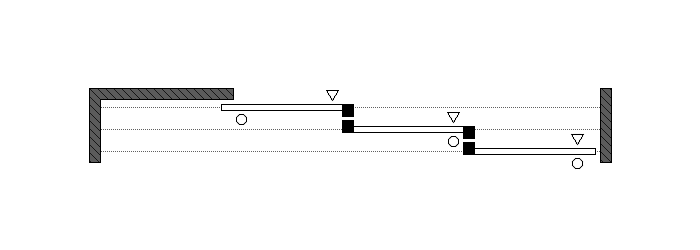

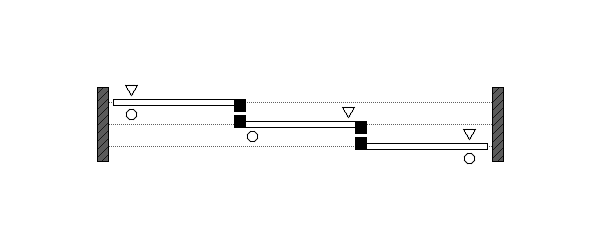

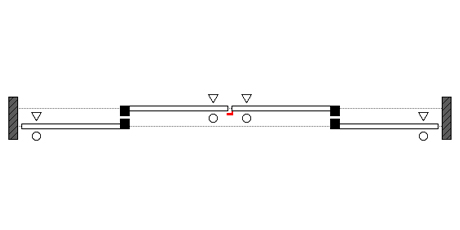

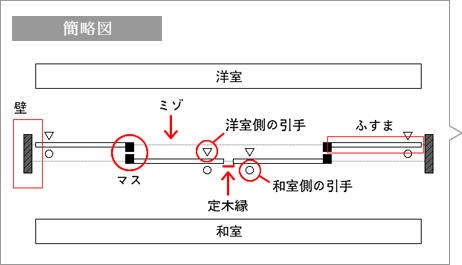

簡略図からは、襖の枚数、鴨居敷居の溝数、引手の位置、マスとドブの位置などが読み取れます。
襖を作る際に、また住宅への取付工事をする際に欠かせない資料です。

尚、このページでご紹介する納まり図は代表的なものです。

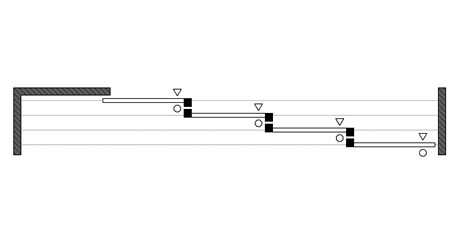

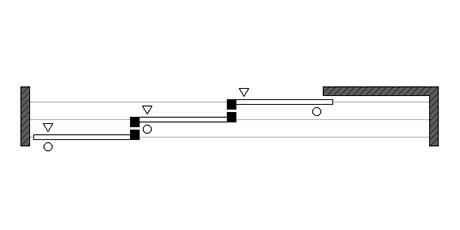

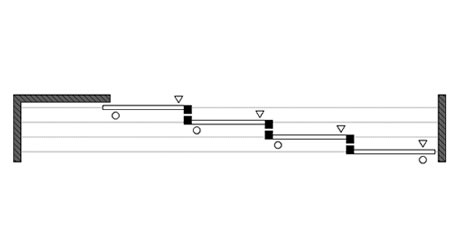

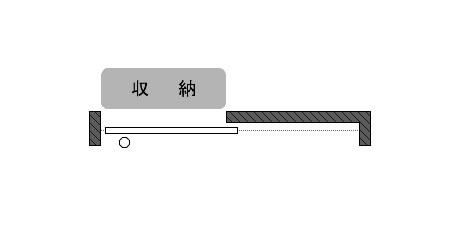

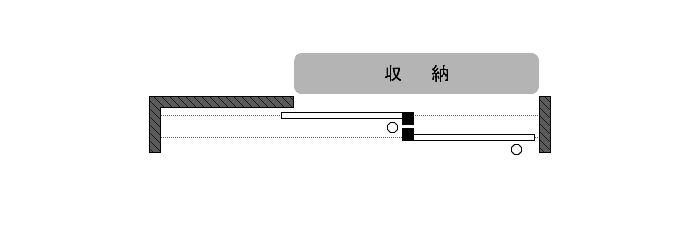

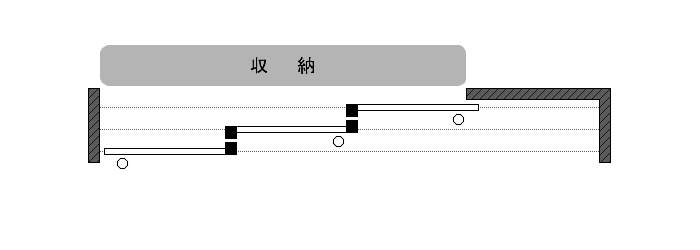

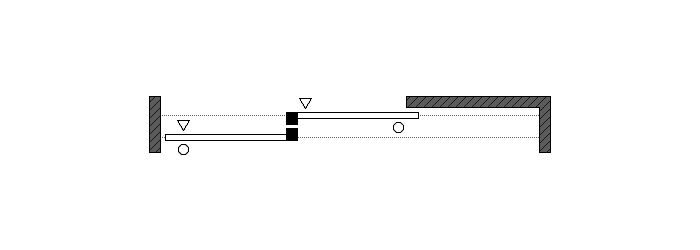

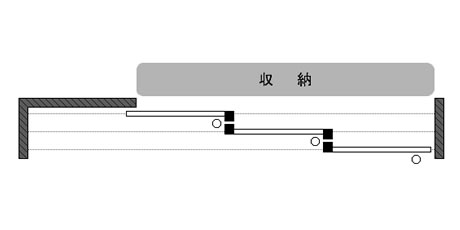

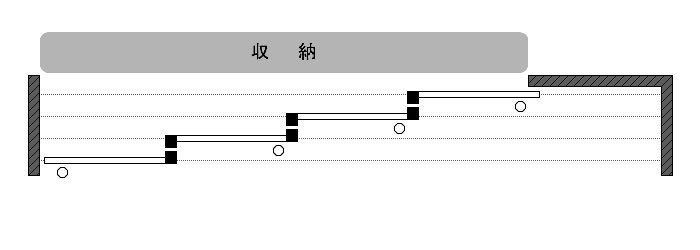

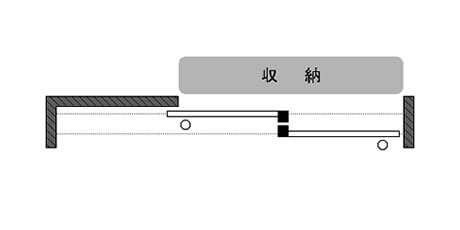

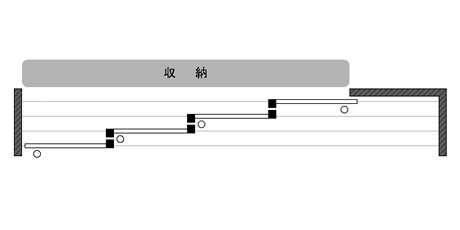

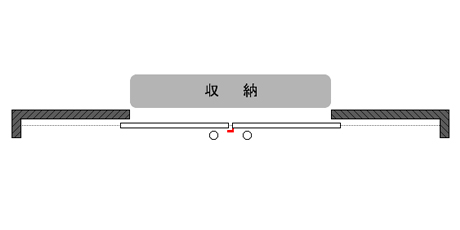

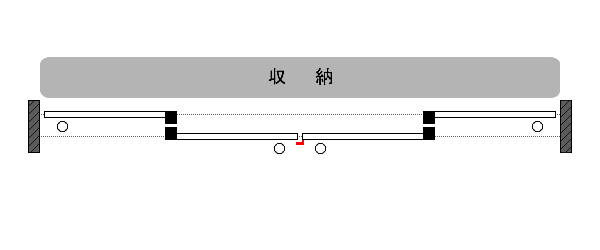

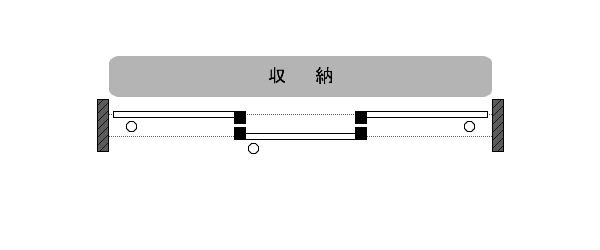

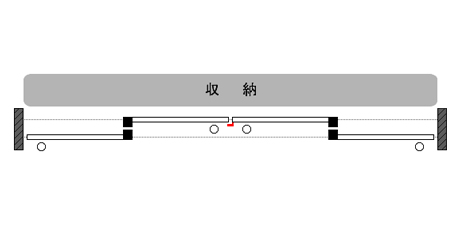

納まり図例

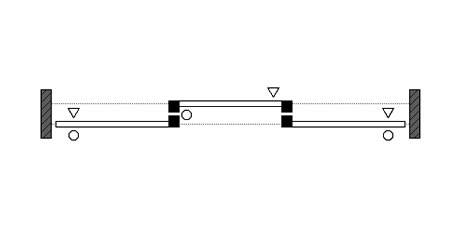

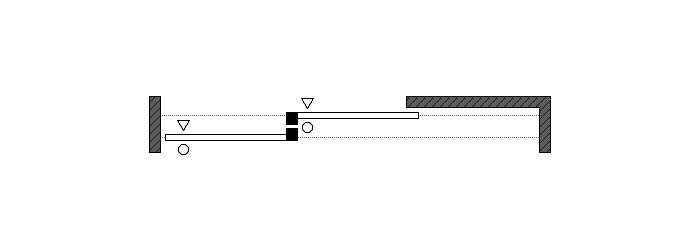

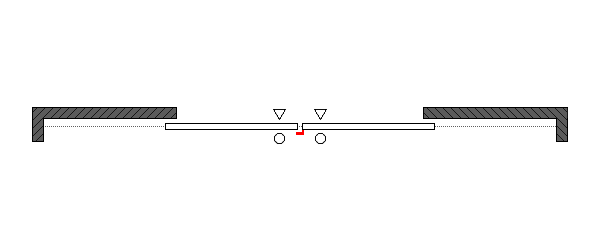

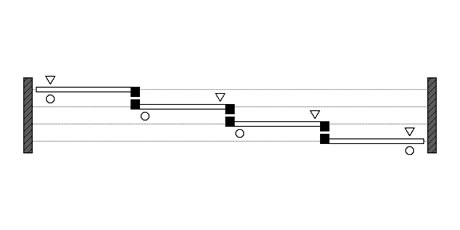

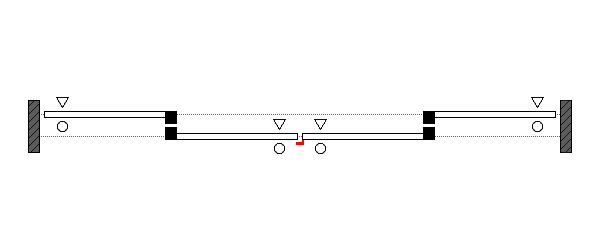

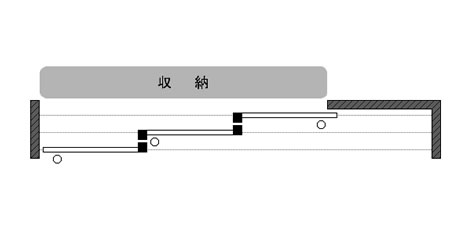

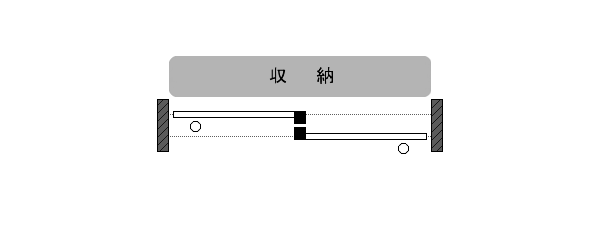

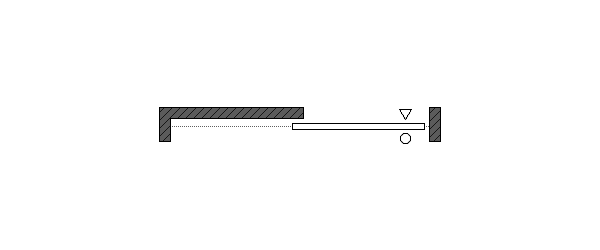

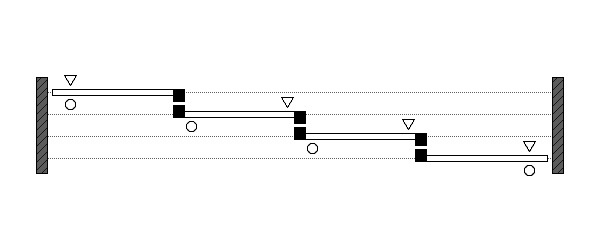

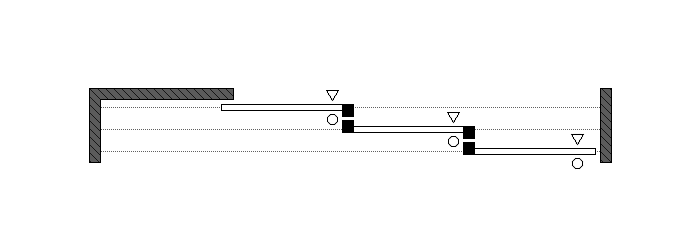

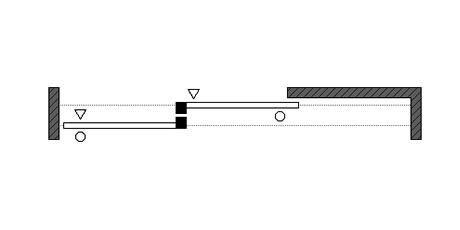

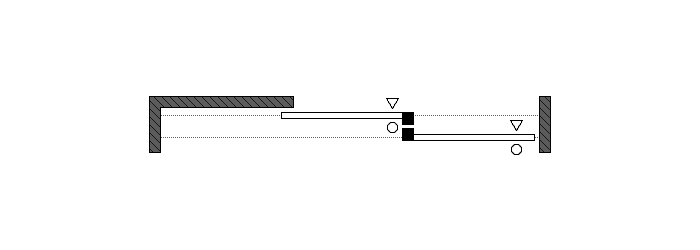

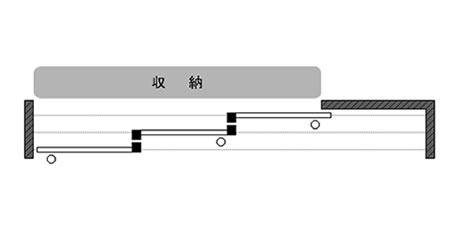

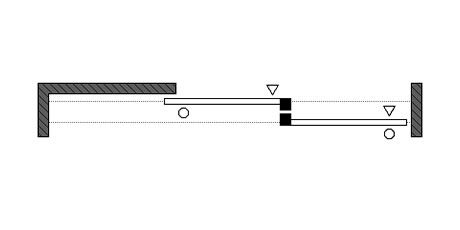

納まり図例

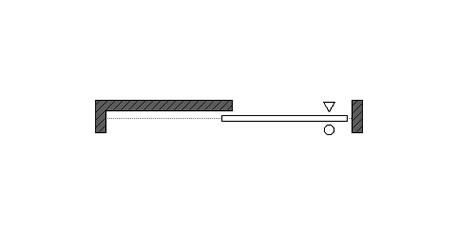

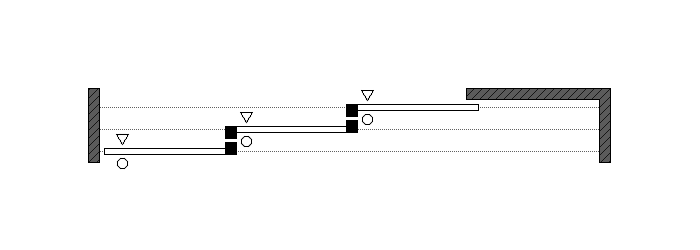

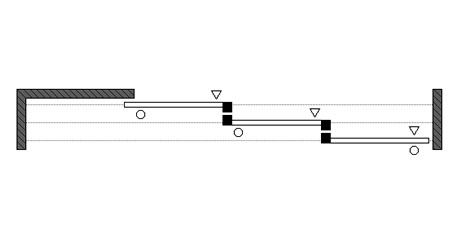

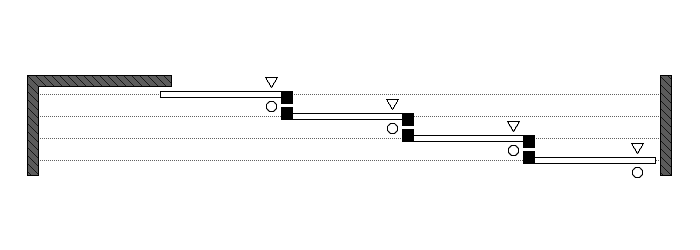

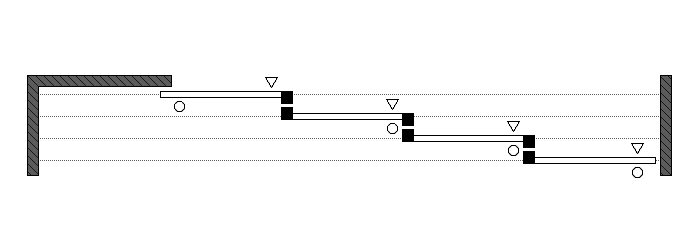

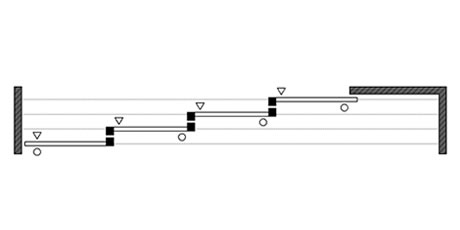

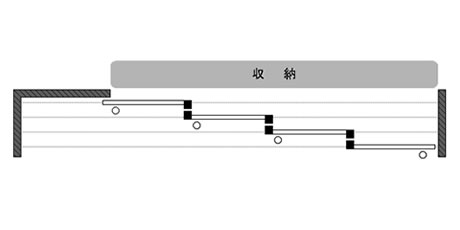

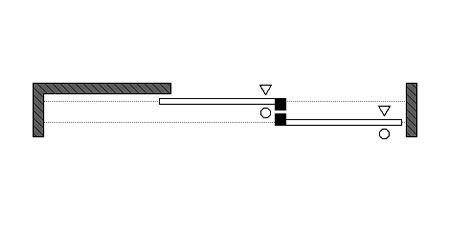

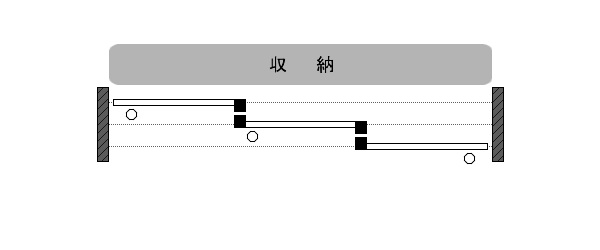

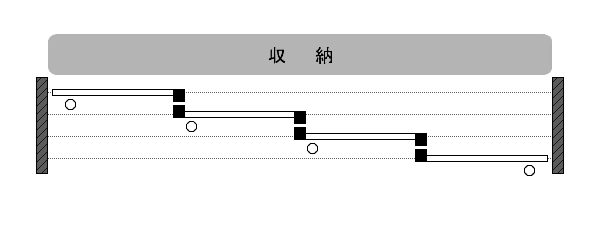

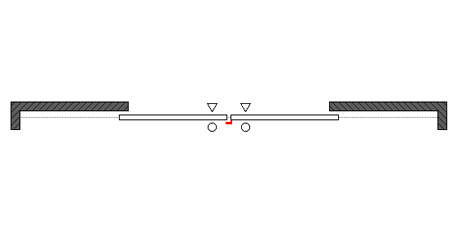

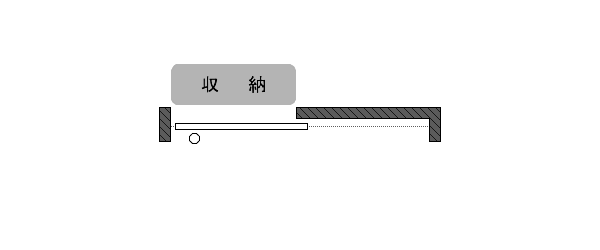

納まり図例

納まり図を説明する用語を知る

マスの効果

襖の両端(縁)を比べてみると、片方だけ厚くなっていることがわかります。厚くなっている方を「マス」、厚くなっていない方を「ドブ」と呼んでいます。襖と襖は縁で重なります(右図参照)。それぞれの縁の内側に厚みを作る(マスを作る)ことで襖と襖の隙間を埋め、隣りの部屋に熱、光、風、音が漏れるのを防ぎます。マスは厚過ぎても薄過ぎてもいけません。数ミリ単位でなされる繊細な技です。

尚、「ドブ」「マス」という呼び名以外の呼び名もあります。(地域・世代によって異なる)

納まり図一覧

押入れ群

間仕切り群

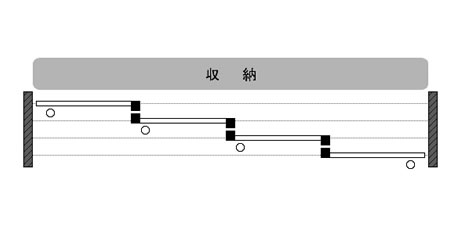

押入れ群

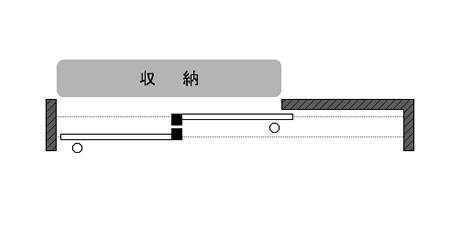

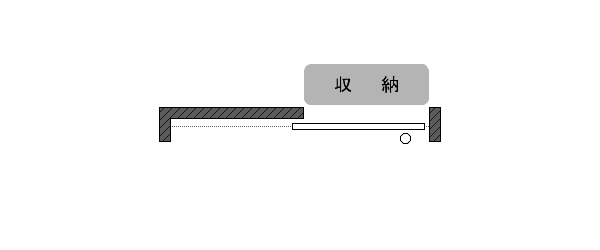

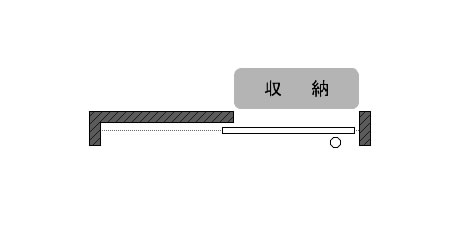

引きタイプ

図説

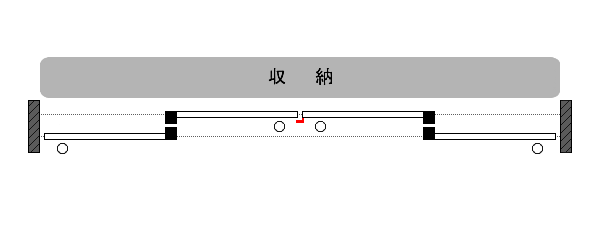

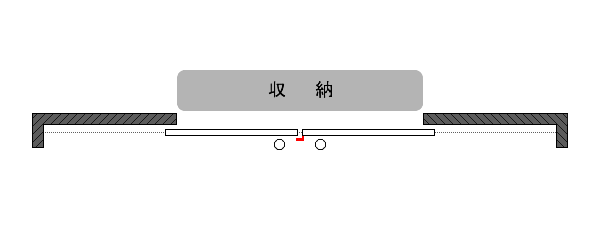

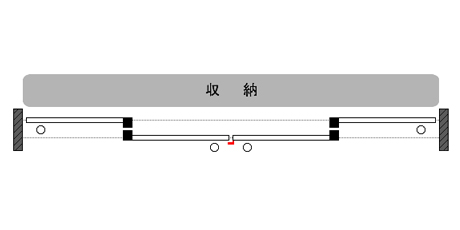

引き分けタイプ

図説

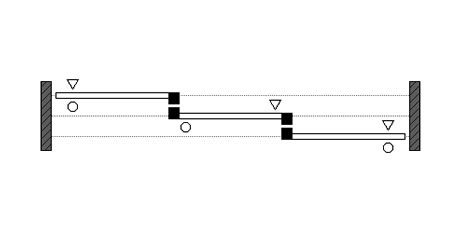

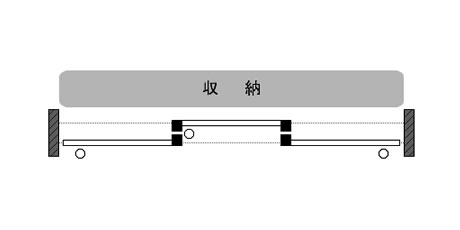

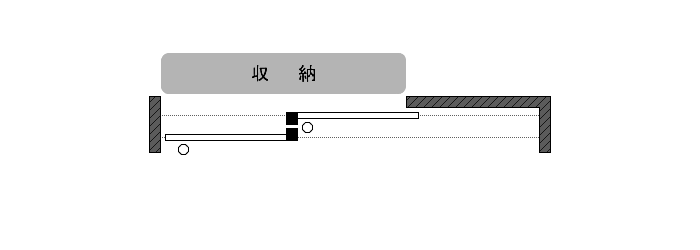

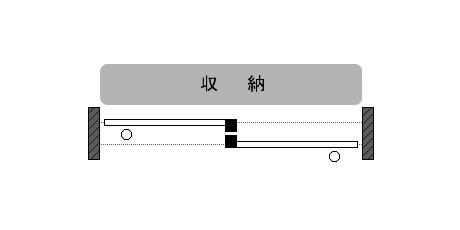

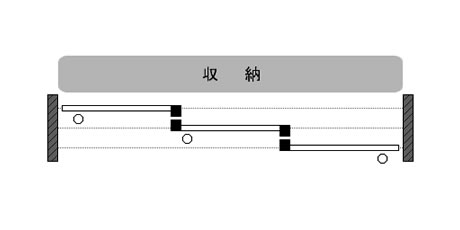

引違いタイプ

図説

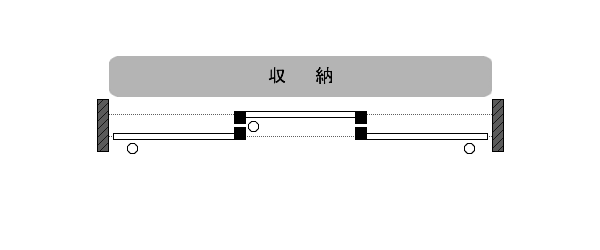

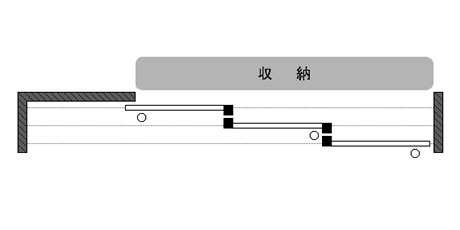

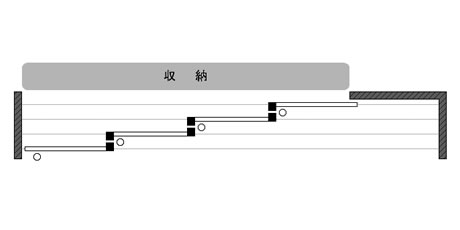

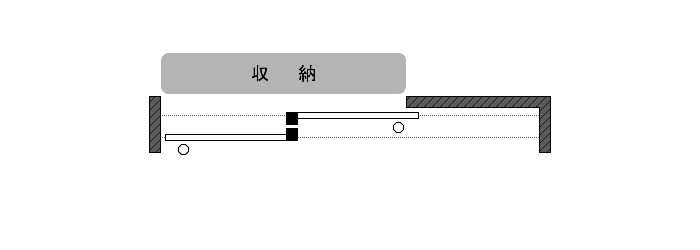

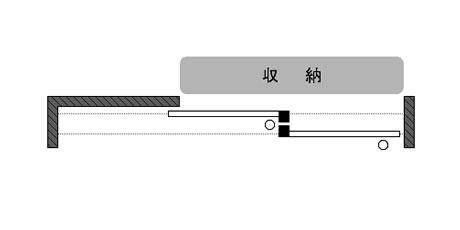

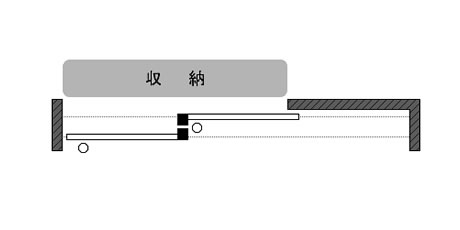

引込みタイプ

図説

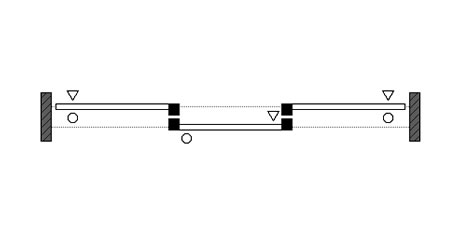

間仕切り群

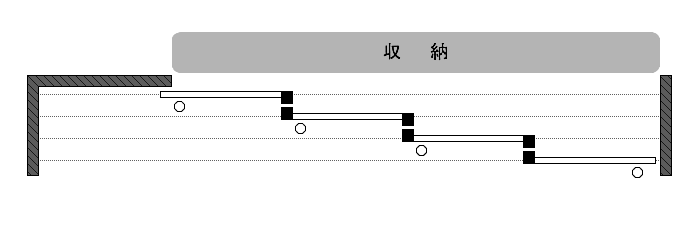

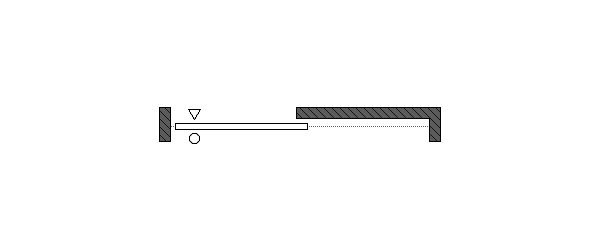

引きタイプ

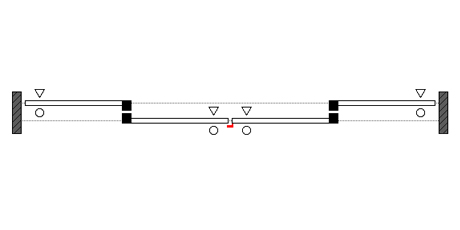

引き分けタイプ

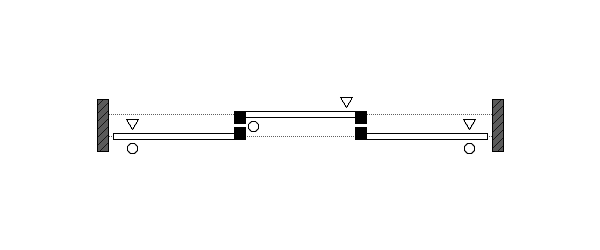

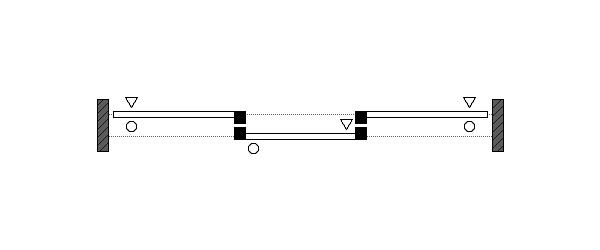

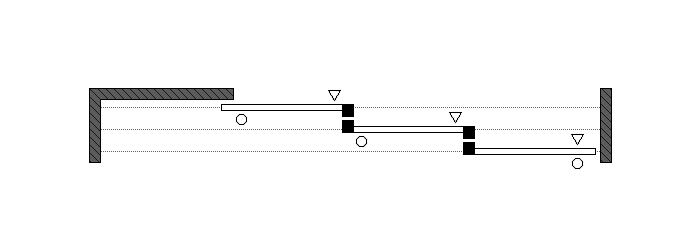

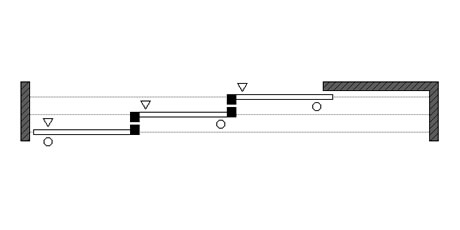

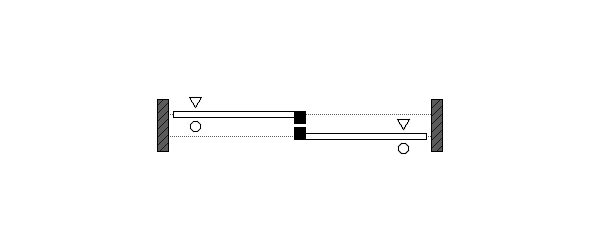

引違いタイプ

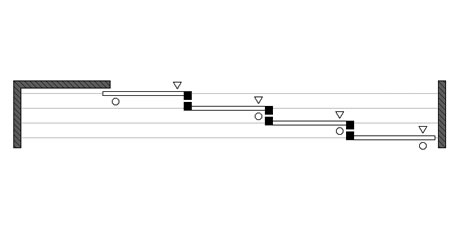

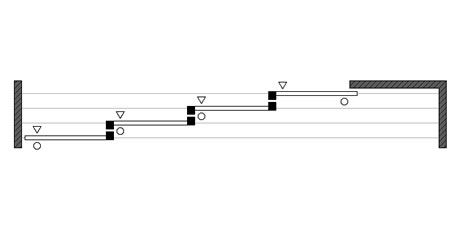

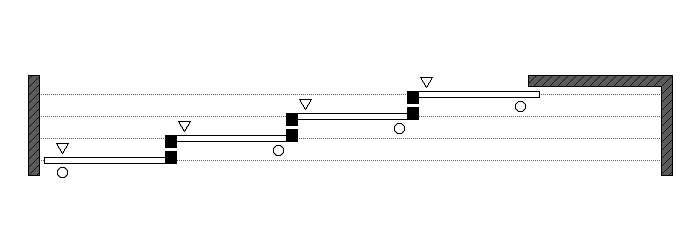

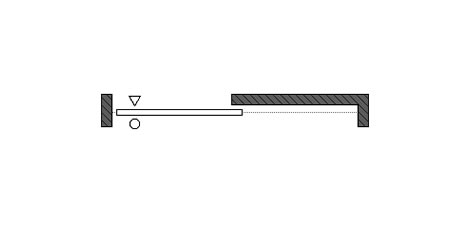

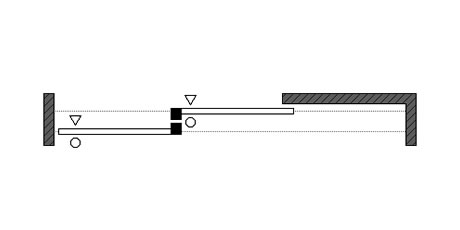

引込みタイプ
